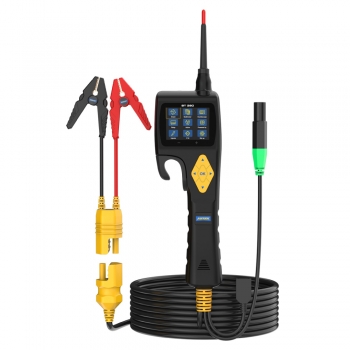

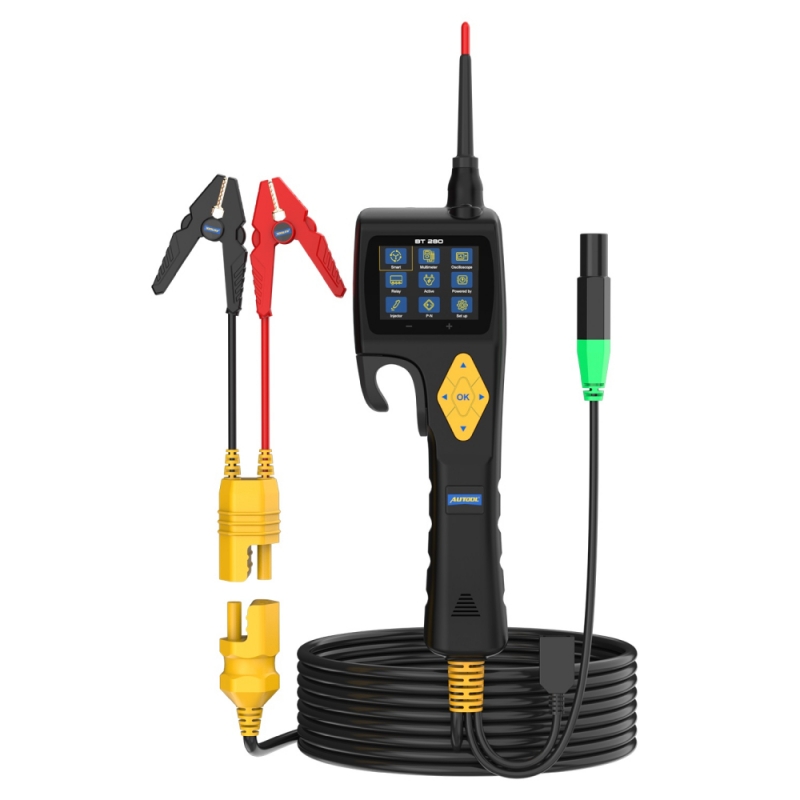

Тестер-осциллограф для автомобильных электрических систем AUTOOL BT280

AUTOOL BT280 — это тестер-осциллограф, предназначенный для диагностики и обслуживания электрических систем автомобилей. Он объединяет функции мультиметра, осциллографа и тестера различных компонентов, включая реле, топливные инжекторы и другие электрические элементы. Этот прибор позволяет точно измерять параметры электрических цепей, отображая сигналы в виде графиков на экране. BT280 идеально подходит для выявления неисправностей в системе и ускоряет диагностику.

Основные функции:

• Функция осциллографа:

  • AUTOOL BT280 может работать как осциллограф, отображая волновые формы сигналов в реальном времени. Вы можете настроить временные интервалы выборки для анализа параметров, таких как амплитуда, форма сигнала и частота.

  • Этот режим позволяет детально исследовать электрические сигналы и точно выявить неисправности, такие как проблемы с проводкой, генераторами или другими компонентами системы.

  • Работая как осциллограф, устройство отображает параметры сигнала на четком цветном дисплее, что облегчает диагностику.

• Мультиметр:

  • Тестер может выполнять функции мультиметра, измеряя напряжение, сопротивление, ток и частоту. Он также проверяет диоды и проводимость, что делает его универсальным инструментом для диагностики электрических цепей.

• Диагностика реле и топливных инжекторов:

  • AUTOOL BT280 может тестировать реле и топливные инжекторы с помощью специальных режимов, таких как пульсирующие сигналы для инжекторов, и предоставлять точную информацию о работе этих компонентов.

• Интуитивный экран и управление:

  • 2,4-дюймовый цветной экран с подсветкой позволяет легко просматривать сигналы и параметры, даже в условиях слабого освещения.

  • Простое управление с возможностью выбора между различными тестами и функциями, включая осциллографический режим для глубокой диагностики.

• Автоматическая настройка:

  • Включает интеллектуальную функцию, которая автоматически определяет параметры напряжения и сопротивления. Это упрощает процесс тестирования, делая его более удобным и быстрым.

Преимущества:

• Подходит для всех типов автомобилей: Тестер работает от автомобильного аккумулятора и подходит для различных транспортных средств, включая автомобили, мотоциклы, грузовики, внедорожники и другие.

• Тестирование различных компонентов: Подходит для диагностики неисправностей в реле, инжекторах, цепях питания и других компонентах.

• Поддержка нескольких языков: Тестер поддерживает 14 языков, включая русский, что делает его доступным для пользователей по всему миру.

• Надежная защита: Встроенная защита от короткого замыкания и перегрузки для безопасности устройства и транспортного средства.

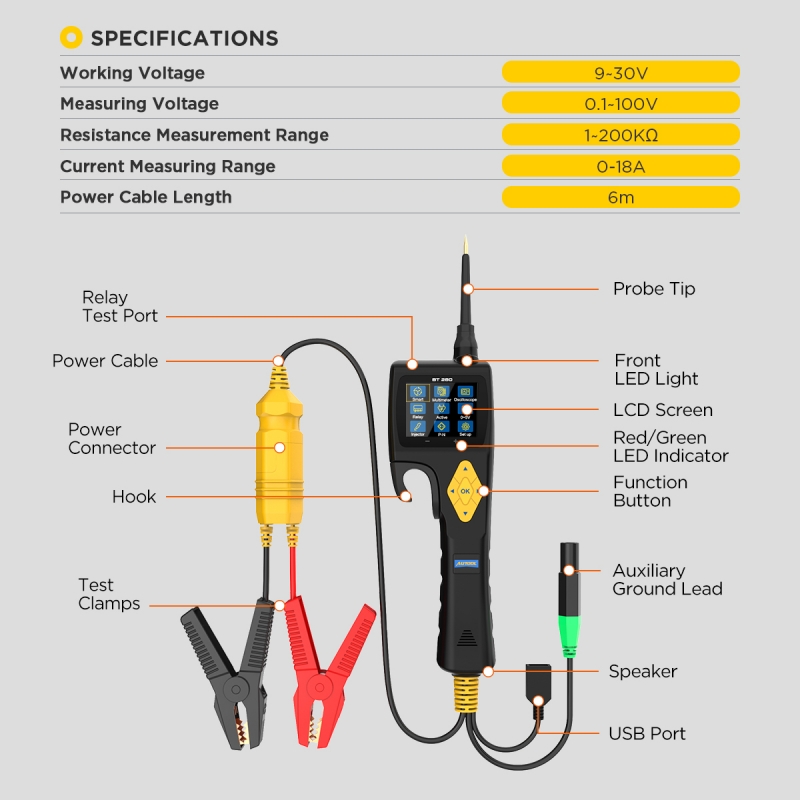

Технические характеристики:

• Рабочее напряжение: 9-30 В

• Измеряемое напряжение: 0,1-100 В

• Диапазон измерения сопротивления: 1-200 кОм

• Диапазон измерения тока: 0-18 А

• Длина кабеля питания: 6 м

• Тип дисплея: 2,4-дюймовый цветной экран с подсветкой

• Языки интерфейса: 14 языков, включая русский

Инструкция по эксплуатации:

1. Использование в режиме осциллографа:

   • Выберите режим осциллографа и подключите тестер к электрической цепи.

   • Настройте временные интервалы выборки и анализируйте параметры сигнала, такие как амплитуда и частота.

   • Используйте осциллографический режим для точного выявления неисправностей в цепях.

2. Тестирование реле и инжекторов:

   • Для тестирования реле подключите соответствующие провода и активируйте тест с помощью кнопки. Результаты отобразятся на экране.

   • Для тестирования инжекторов выберите специальный режим и подключите тестер к инжектору для проверки его работы.

3. Мультиметр и диагностика:

   • Переключитесь в режим мультиметра для измерения напряжения, тока и сопротивления.

   • Используйте тестер для проверки проводки, цепей и компонентов на работоспособность и исправность.
