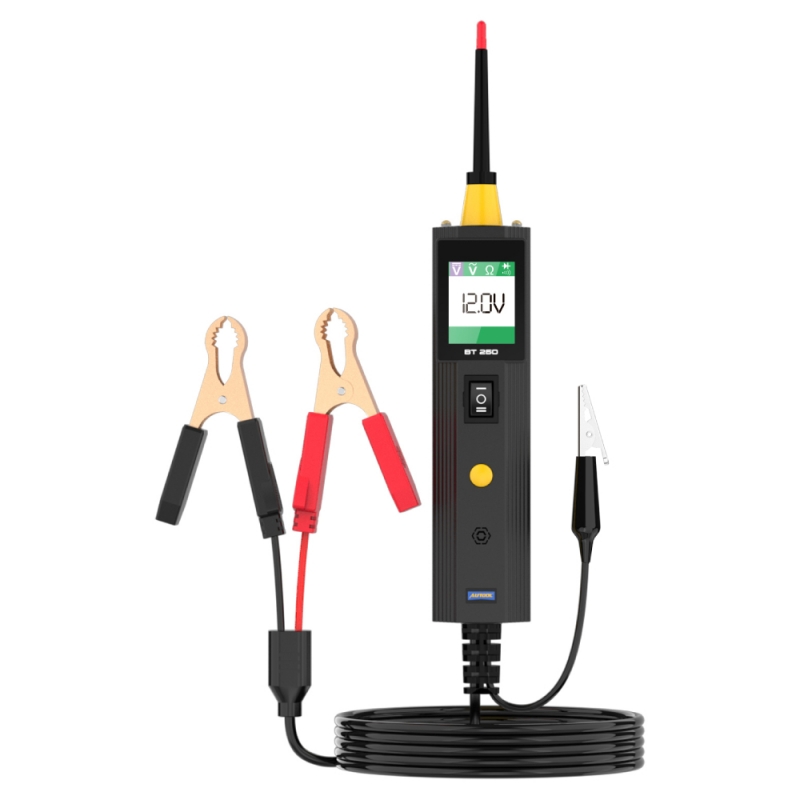

Тестер автомобильных цепей AUTOOL BT250

AUTOOL BT250 — это высококачественный инструмент для обслуживания и тестирования автомобильных электрических цепей. Он оснащен цветным дисплеем высокой четкости и предлагает четыре режима тестирования, что позволяет легко переключаться между тестированием постоянного тока (DC), переменного тока (AC), измерением сопротивления и тестированием диодов. Кроме того, устройство обновлено для отображения ключевых данных, таких как частота переменного тока, рабочий цикл и другие параметры, что позволяет быстро обнаруживать и устранять неисправности и поврежденные цепи в автомобильной электрической системе. Это эффективный и современный тестер цепей.

Принцип работы:

Тестер электрической системы AUTOOL BT250 использует электромагнитную индукцию для проверки сигнала напряжения. Когда металлический щуп устройства соприкасается с цепью, встроенный высокочувствительный сенсорный элемент обнаруживает переменное магнитное поле вокруг цепи. Если через цепь проходит ток, светодиодный индикатор на устройстве сразу же загорается, предоставляя интуитивно понятное и точное отображение свойств электрода.

Особенности:

• Профессиональный тестер цепей: Работает от аккумулятора автомобиля или прикуривателя, не требует дополнительных батарей или кабелей. Помимо тестирования цепей, связанных с компонентами, он может служить временным источником питания для тестирования автомобильных элементов, таких как радиаторные вентиляторы, стартеры, реле, стеклоподъемники и дворники.

• Широкая совместимость с транспортными средствами: Диапазон измерения напряжения от 0 до 65 В, поддерживает тестирование различных типов транспортных средств, включая автомобили, мотоциклы, грузовики, экскаваторы, лодки, автоприцепы и другие.

• Многофункциональность: Четыре режима тестирования, включая DC, AC, измерение сопротивления и тестирование диодов. Поддерживает определение полярности, тестирование непрерывности, проверку сигнальных цепей, обнаружение неисправностей на заземлении, трассировку цепей, детекцию перемычек и активацию компонентов.

• Легкость в обнаружении неисправностей: Тестер помогает быстро выявить такие проблемы, как разрывы цепей, обрывы или замыкания, неисправные реле, фары, разъемы, диоды, предохранители и провода.

• Автоматическая защита от короткого замыкания: В случае перегрузки или короткого замыкания устройство автоматически перезапустится, защищая как тестер, так и автомобиль.

• Измерение постоянного напряжения (DC): С разрешением до 0,1 В и точностью ±0,2 В, устройство точно измеряет значения напряжения на различных участках электрических цепей автомобиля.

• Измерение переменного напряжения (AC): Может определять максимальные и минимальные значения напряжения в тестируемой цепи, а также частоту и рабочий цикл.

• Измерение сопротивления: Диапазон сопротивления от 0 до 200 кОм, позволяет измерять сопротивление между щупом и дополнительным заземляющим проводом цепи.

• Тестирование диодов: Быстро проверяет рабочее состояние диодных компонентов и точно выявляет обрывы цепей и проблемы с проводимостью.

• Подсвечиваемый цветной дисплей высокой четкости: Оснащен 1,7-дюймовым цветным экраном, который обеспечивает четкость отображения данных теста как при ярком, так и при тусклом освещении.

• Многоязычный интерфейс: Поддерживает китайский, английский, русский, немецкий, португальский, французский, итальянский, испанский и польский языки.

Инструкция по эксплуатации:

Примечание: При первом включении устройства, зуммер издает звуковой сигнал, а светодиод автоматически загорается. Вы можете включить или выключить свет и зуммер в зависимости от ваших потребностей. Перед тестированием цепи или компонента в первый раз выполните самопроверку, чтобы убедиться, что тестер работает корректно.

Процедура самопроверки:

1. Подключите красный зажим к положительному терминалу аккумулятора автомобиля, а черный зажим — к отрицательному терминалу.

2. Нажмите кнопку питания “-” для активации щупа с положительным напряжением. Светодиод и экран загорятся красным, а экран отобразит 0,0 В.

3. Нажмите кнопку питания “=” для активации щупа с отрицательным напряжением. Светодиод и экран загорятся зеленым, а экран отобразит 0,0 В.

4. Если результаты тестов нормальные, устройство исправно и готово к использованию.

Тестирование полярности:

1. Подключите красный зажим к положительному терминалу аккумулятора, а черный — к отрицательному.

2. Кратко нажмите кнопку выбора режима, чтобы выбрать режим тестирования постоянного напряжения (DC).

3. Прикоснитесь щупом тестера к точке контакта с неизвестной полярностью.

4. Если светодиод и экран на тестере загорятся красным и отобразят значение напряжения, это означает, что точка контакта имеет положительное напряжение.

5. Если светодиод и экран на тестере загорятся зеленым и отобразят значение напряжения, это означает, что точка контакта имеет отрицательное напряжение.

Тестирование непрерывности:

1. Подключите красный зажим к положительному терминалу аккумулятора, а черный зажим — к отрицательному.

2. Кратко нажмите кнопку выбора режима, чтобы выбрать режим измерения сопротивления.

3. Прикоснитесь щупом к кузову автомобиля или дополнительному заземляющему проводу.

4. Если светодиод и экран на тестере загорятся зеленым, а экран покажет 0,0 Ом, это означает, что электрическая система автомобиля находится в непрерывном состоянии.

5. Если светодиод и экран не загорятся зеленым, это означает, что электрическая система автомобиля находится в обрыве.

Тестирование сигнальных цепей, проверка заземления и трассировка цепей выполняются аналогичным образом, с помощью переключения режимов и наблюдения за изменениями на экране.

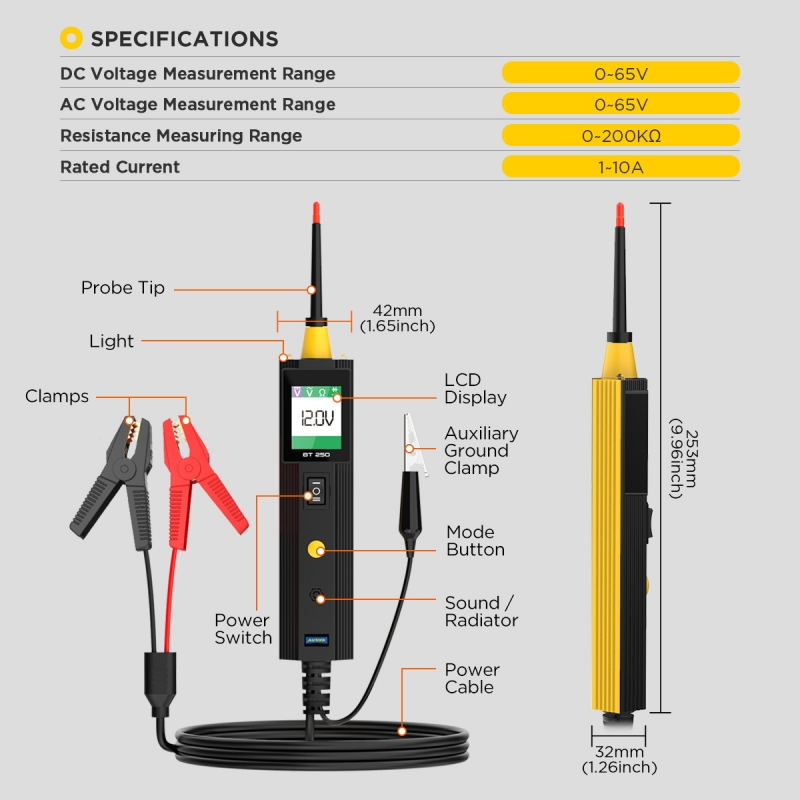

Технические характеристики:

• Диапазон измерения постоянного напряжения (DC): 0–65 В

• Диапазон измерения переменного напряжения (AC): 0–65 В

• Диапазон измерения сопротивления: 0–200 кОм

• Номинальный ток: 1–10 А

AUTOOL BT250 — это универсальный и надежный инструмент для диагностики и обслуживания автомобильных электрических цепей, который обеспечит высокую точность и удобство в использовании.
