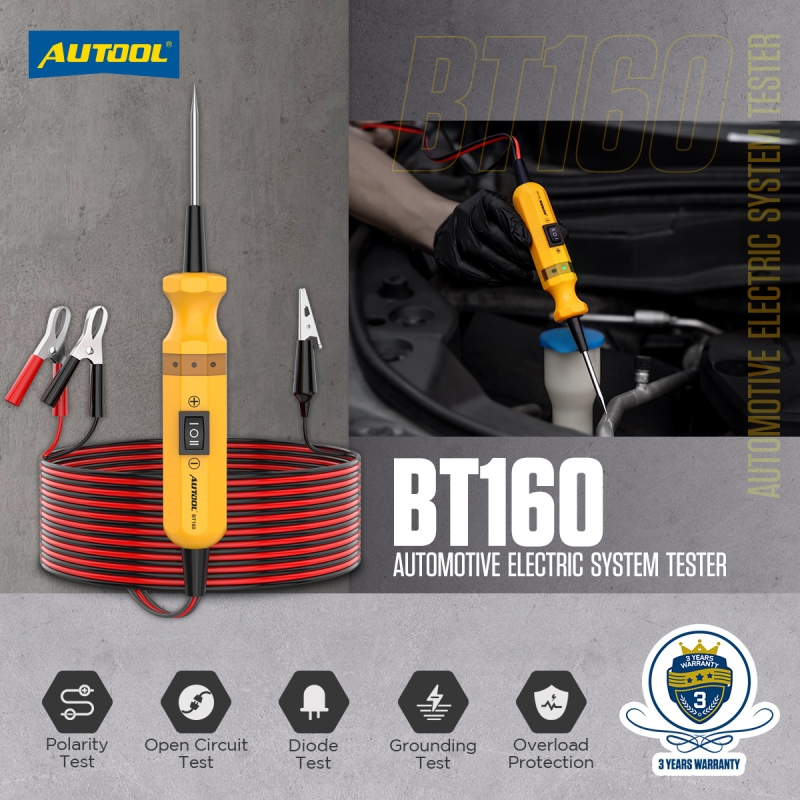

Многофункциональный тестер автомобильных цепей AUTOOL BT160

AUTOOL BT160 — это универсальный тестер для диагностики и обслуживания автомобильных электрических цепей. Благодаря функции защиты от короткого замыкания и быстрой реакции, он позволяет оперативно выявлять проблемы, включая определение полярности, разомкнутых и замкнутых цепей, а также активацию различных электрических компонентов. Идеальный выбор для автомехаников и специалистов по ремонту.

Принцип работы

AUTOOL BT160 использует электромагнитный принцип для обнаружения напряжения. При приближении металлического щупа к токоведущей цепи встроенный высокочувствительный сенсор определяет переменное магнитное поле. При наличии тока в цепи светодиодный индикатор мгновенно загорается, указывая полярность точки измерения.

Особенности

• Профессиональный тестер цепей: Подходит для систем с постоянным напряжением 6–24 В. Используется в легковых и грузовых автомобилях, мотоциклах, экскаваторах, водной технике и др.

• Быстрое определение полярности: Красный светодиод — положительный контакт, зелёный — отрицательный.

• Многофункциональность: Поддерживает определение полярности, проверку целостности цепи, тестирование разомкнутых/замкнутых цепей, поиск замыканий, трассировку цепей, проверку проводов, активацию компонентов и многое другое.

• Простое выявление неисправностей: Проверка розеток, кабелей, переключателей, реле, фар, диодов, предохранителей и проводов.

• Защита от перегрузки: При напряжении выше 24 В или токе выше 10 А устройство отключается автоматически и подаёт звуковой сигнал.

• Надёжные материалы: Изготовлен из высокоизоляционных компонентов, сертифицирован по стандарту CCC. Исключает утечку тока.

• Чувствительный щуп: Прочный, износостойкий, подходит для труднодоступных участков цепи.

• Длина провода — 4 метра: Удобство при проверке удалённых участков автомобиля.

Инструкция по использованию

Проверка полярности

1. Подключите красный зажим к положительной клемме аккумулятора, чёрный — к отрицательной.

2. Коснитесь щупом точки с неизвестной полярностью.

   • Красный свет — положительное напряжение

   • Зелёный свет — отрицательное напряжение

Проверка целостности цепи

1. Подключите зажимы к аккумулятору.

2. Один конец проверяемого провода соедините с заземляющим зажимом устройства, второй коснитесь щупом.

   • Зелёный свет — провод целый

   • Свет не горит — провод повреждён

Проверка замыкания на массу

1. Подключите зажимы к аккумулятору.

2. Нажмите кнопку “–” на устройстве — щуп подаст положительное напряжение (загорается красный свет).

3. Коснитесь минусовой клеммы или массы компонента.

   • Зелёный свет + звуковой сигнал — заземление исправно

Трассировка цепей

1. Подключите зажимы к аккумулятору.

2. Нажмите кнопку “–” — щуп подаёт + напряжение (красный свет).

3. Извлеките неисправный предохранитель и начните проверку с его выхода, касаясь точек цепи.

   • Зелёный свет + звуковой сигнал — короткое замыкание или перегрузка

4. Используя цветовую маркировку проводов, отслеживайте цепь до следующего соединения.

5. Разъедините соединение и проверьте участки до и после — определите направление и источник неисправности.

6. При обнаружении компонента — проверьте его отдельно.

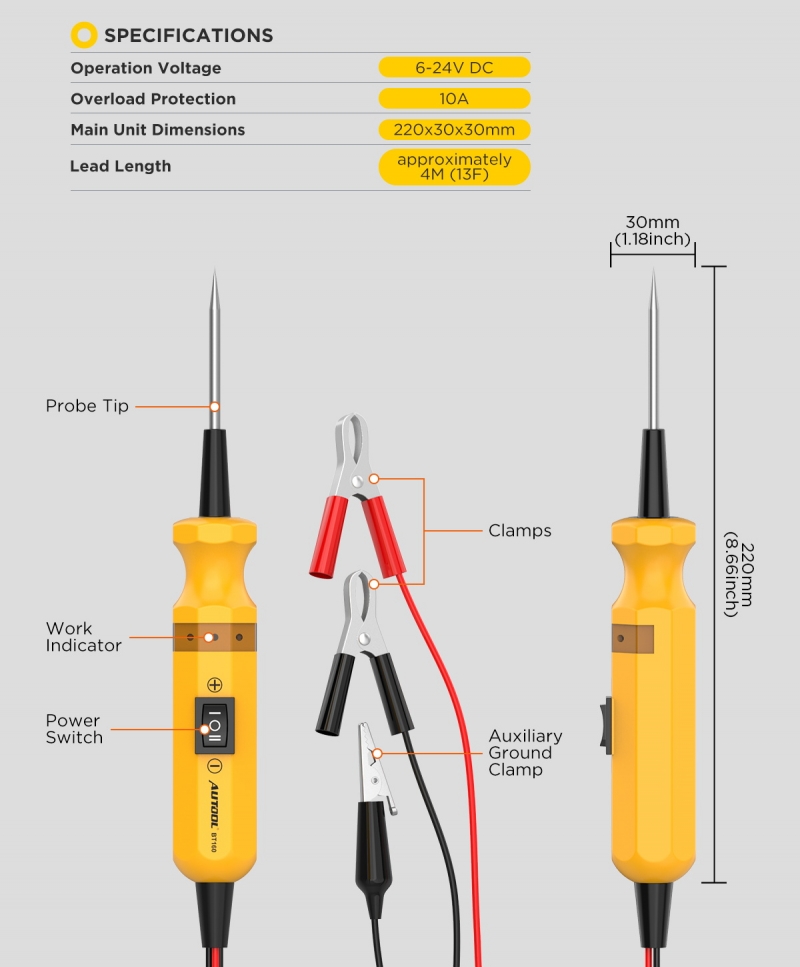

Характеристики AUTOOL BT160

• Рабочее напряжение: 6–24 В DC

• Защита от перегрузки: 10 А

• Размеры устройства: 220×30×30 мм

• Длина провода: около 4 м (13 футов)
